陶瓷墨水测量利器-激光粒度分析测定仪

更新时间:2019-01-28 点击数:2289

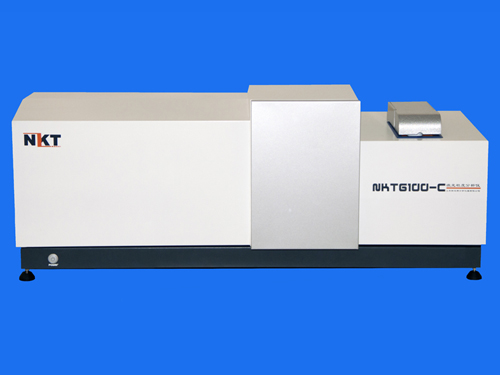

陶瓷墨水测量利器-激光粒度分析测定仪

山东耐克特对现有的陶瓷墨水进行检测的激光粒度分析测定仪大多是存在测量范围窄、测试速度慢、测量结果准确性差。耐克特新型激光粒度分析测定仪解决了现有的仪器存在测量范围窄、测试速度慢、测量结果准确性低的问题。激光粒度分析测定仪包括激光器、平面反射镜、扩束镜、傅里叶变换透镜、光电池阵列、光学轨道、样品池、循环水池、回流管和进水管,样品池置于傅里叶变换透镜与光电池阵列之间的汇聚光路上,样品池通过进水管和回流管与循环水池连接。该方案在在使用时扩束镜、傅里叶变换透镜、光电池阵列之间的位置都是固定的,这样在对焦的时候,不便于进行调整;并且现有的激光粒度分析测定仪均是固定的,不便于移动。

为解决技术问题,山东耐克特仪器仪表厂家新型激光粒度分析测定仪介绍一个技术方案:激光粒度分布测量仪,包括有从左到右依次设置的激光器、扩束镜、傅里叶变换透镜、样品杯和光电池阵列,包括有台面板以及从左到右分别设置在台面板的顶部上的左挡板、固定座、第二滑轨和右挡板,激光器、扩束镜均安装在固定座上,第二滑轨上从左到右依次配合安装有三个滑座,傅里叶变换透镜、样品杯、光电池阵列分别安装在三个滑座上,右挡板的外壁上设置有屏幕安装盒,屏幕安装盒内安装有显示屏,台面板的底部的左右两侧分别设置有支撑脚,支撑脚之间设置有升降调节装置,升降调节装置包括有相互活动式连接的上管体和下管体,上管体的顶部的内壁上设置有升降电机,升降电机的输出轴通过联轴器连接有丝杆,上管体的内壁的左右两侧均设置有第一滑轨,下管体的外壁的左右两侧均设置有第一滑块,第一滑轨与第一滑块配合连接,下管体的顶部连接有螺母板,螺母板上设置有螺母孔,丝杆的下端穿过螺母孔与螺母板活动式连接,下管体的底部连接有支撑板,支撑板的底部配合设置有若干个滚轮.每个滑座包括有第二滑块以及设置在第二滑块的顶部上的支撑块,支撑块与第二滑块通过螺栓可拆卸连接。激光粒度分析测定仪样品杯由透明的石英玻璃制成。升降电机通过电机座安装在上管体内,电机座与上管体的顶壁焊接在一起。

激光粒度分析测定仪的台面板的底部设置有控制箱,控制箱内设置有空气开关以及分别与空气开关电性连接的PLC控制单元和变频器,PLC控制单元与显示屏通过RS232串行通信的方式电性连接,变频器与升降电机电性连接,右挡板上设置有控制盒,控制盒上分别设置有上升按钮和下降按钮。运用这样的配置,也就可以使平均粒度测定仪更准确的完成测量作业.
